中大型無人機電源管理機由EMI濾波電路、SSPC智能功率控制開關、MCU電源管理控制電路、通訊電路、檢測電路、殼體以及航空連接器等組成。
無人機電源管理機作為無人機的一個重要的組成部分，其工作的可靠性對無人機的安全自主飛行具有非常重要的意義。通過電源管理機，實現對無人機全機電源的智能控制和管理，合理分配無人機的電能，提高無人機的飛行可靠性。電源管理機負責所需電源的切換功能管理、狀態監控等。
BPMS3000系列無人機配電管理機將飛機高壓直流電源轉換為DC28V低壓直流電源，為飛機航電設備供電，是飛機低壓母線主要電力來源。應急電源負責在高壓電源故障時的整機應急系統供電，實現無人機的應急返航和著陸。應急電源與高壓電源和地面電源進行并網使用，電源輸入和輸出經由SSPC智能功率開關進行切換和控制，滿足飛機不同工作模式下的供電要求。地面調試由地面電源供電，正常飛行時由高壓電源經DC-DC轉換模塊變換成DC28V對全機供電，DC-DC轉換模塊故障時由低壓鋰電池組供電。MCU電源管理控制電路負責接收飛控計算機的指令，電源管理系統的運行狀態監控，電源系統控制、保護和顯示，并對各種信號進行處理以及數據傳輸以及功能切換等，以滿足飛機各種負載條件下的用電需求。
二、工作原理介紹

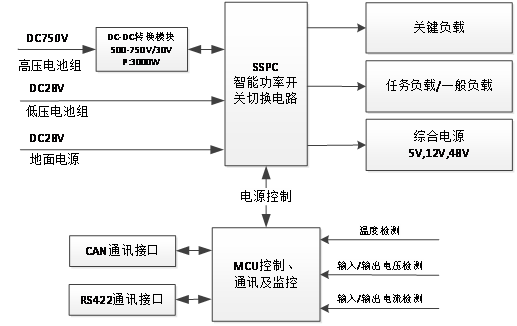

電源管理機組成及原理框圖如圖4 所示，由DC/DC電源轉換模塊，SSPC智能功率開關，MCU控制單元，通訊電路，檢測電路，殼體以及航空連接器等組成。
圖4 電源管理器原理框圖
三、電源管理機功能
3.1飛機地面供電
a)
將飛機地面電源接入飛機電網。
b)
當?shù)孛骐娫礃O性接反時，能防止地面電源接入飛機電網，對機上電網進行保護。
c)
接通地面電源時自動關閉高壓電源與飛機電網的連接，同時切換到地面電源供電，防止地面電源與機上電源并聯供電。
3.2 高壓電源轉換及并網
a)
在機載高壓電源供電時，由DC/DC轉換模塊輸出28V直流電壓供電接入飛機電網，此時將地面電源從飛機電網斷開。
b)
在機載高壓電源供電期間，電源管理機具有輸入反接保護，輸入/輸出過/欠壓保護，負載短路保護，過流保護等保護功能。在機載高壓電源發生故障時，電源管理機將故障狀態向飛控計算機上報，并將機載鋰電池組（應急電源）自動接入飛機電網，斷開正常匯流條供電。
c)
在機載高壓電源恢復正常供電時，斷開機載低壓鋰電池組（應急電源）供電狀態，恢復到機載高壓電源供電狀態。通過MCU控制電路將機載高壓電源供電再次接入飛機電網進行供電。
3.3 低壓鋰電池組應急供電
a)
在地面工作狀態，地面電源未向飛機供電，機載高壓電源未工作時，可用機載低壓鋰電池組向飛機電網供電。
b)
在空中，機載高壓電源供電發生故障時，機載低壓鋰電池組作為應急電源自動接入飛機電網進行應急匯流條供電，同時斷開正常匯流條供電。
3.4 電源轉換
a)
當?shù)孛?8V電源供電正常時，電源管理機優先將地面28V電源接入飛機電網進行供電。
b)
當?shù)孛?8V電源斷開時，電源管理機將輸入的DC650V直流高壓電源轉換成28V直流電壓，同時向飛機電網供電。
c)
當DC750V直流高壓電源發生故障時，電源管理機通過模塊的使能端自動將高壓電源關閉，同時自動將低壓鋰電池組接入飛機電網進行供電，斷開可卸載的設備供電（正常匯流條），以保障常開負載（應急匯流條）的用電需求，保證飛機安全回收。
d)
以上電源切換是在電源管理機接收到飛控計算機發出的運行命令后實現電源的優先級切換功能，在飛控計算機未發送啟動命令時，電源管理機將關閉所有供電。
e)
當電源管理機控制電路MCU失效后，低壓電源管理器自動接通28V鋰電池組為后級設備供電。
3.5 電源保護及故障處理
a)
電源管理機在后級用電設備出現過流或是短路故障時，電源管理機將通過SSPC智能功率開關進行保護，避免由于負載短路或長時間過載損壞電源管理器。
b)
電源管理機在內部電源轉換電路故障時，通過電源管理器將應急電源轉換至飛機28V電網供電，以維持應急系統供電。
