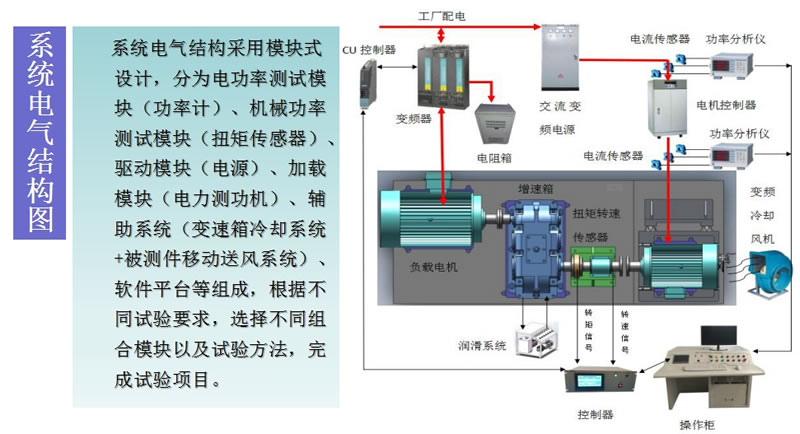

1.
系統簡介

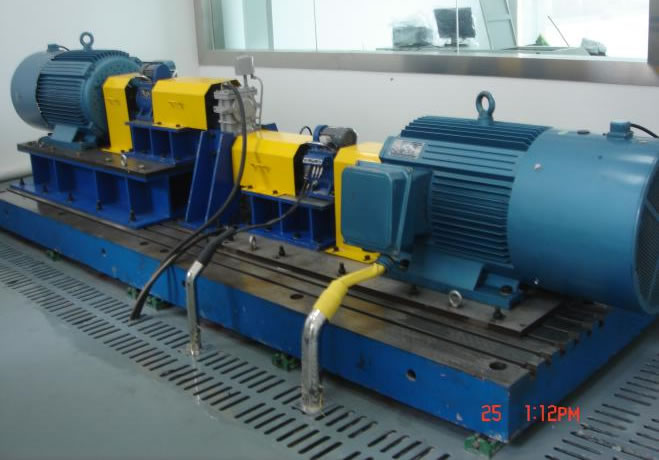

本系統采用交流變頻電機作為加載電機，根據被測件參數設置了雙向型增速箱，可保證低速驅動/加載電機通過增速器的增速減扭來滿足被測件的扭矩轉速匹配測試需求。

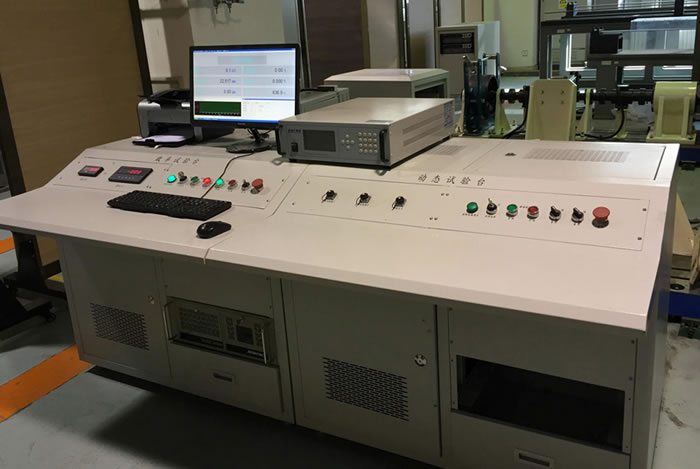

結合數據測試采集系統，完成對被測件的扭矩、轉速、機械功率、電流、電壓、電功率、效率、溫度、附屬系統溫度、壓力、流量等指標進行全方位測量控制，滿足被測件性能指標測試要求。
系統采用能量回饋采用四象限饋網或者負載箱能量消耗模式，在四象限能量回饋電網模式下，系統能在315kW恒功率下連續24小時持續運行，在負載箱能量消耗模式下，系統能在315kW恒功率運行1小時，其它工況下長期運行。
系統具有矩角特性測量功能，矩角用θ表示，電機初始狀態θ為0度，θ的調節步長為0.5度，在0～360度間的任意角度均能調節進行堵轉試驗。
2. 被測產品測試需求概述
被測件為一種大功率交流啟動/發電系統的交流啟動/發電機及起動控制器，具有低轉速大轉矩特性。
被測件大致參數情況如下：
被測件類型：交流啟動/發電機及起動控制器
安裝連接方式：法蘭式和機座式
最高轉速：8000r/min
測試扭矩范圍：506N.m（0～6000r/min），315kW恒功率（6000～8000r/min）
測試項目：?jiǎn)?dòng)/發電機的扭矩、轉速、功率、堵轉扭矩，啟動控制器的控制功能、保護功能及輸出電壓、電流，勵磁電壓、電流等。
3. 工作環境要求
供電容量 ≥360kVA
動力電源 三相，380V，50HZ,350kVA
儀器電源 單相，220V，50HZ，10kVA
環境溫度 0-50℃
環境濕度 不大于90%
連續工作時間 每天連續工作24小時
強制冷卻，無需冷卻水
均為電動器件，無需氣源
工作環境氣壓：試驗室實際氣壓均可，無特殊要求
