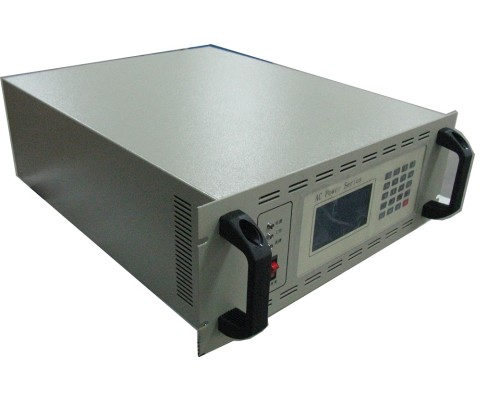

一、簡介
      本諧波電源是專門為某機載設備測試系統開發的定制產品，在被測設備輸入側注入諧波成分，來考核分析被測設備電網適應能力。

二、產品參數
1、 交流輸入：單相220V±10%、50Hz±5%；
2、 輸出容量：500-3000W；
3、 輸出額定電壓：三相四線，115V；
4、 輸出電壓范圍：90-130V(相電壓)；在不疊加諧波電壓時，為基波輸出模式；
5、 輸出電壓分辨率：0.1V；
6、 輸出電壓精度：≤1% FS；
7、 輸出頻率范圍：300-800Hz(基準波)；
8、 輸出頻率分辨率：0.1Hz；
9、 輸出穩頻精度：±0.1%；
10、總諧波含量：＜3%(線性負載)；
11、諧波分量：10-30V、1KHz-10KHz(和基準波疊加后輸出)；
12、諧波電壓：可通過選擇開關與基波電壓疊加或不疊加；
13、相  序：A–B–C；
14、相位差： 120°±2°；
15、負載功率因數：0.6(滯后)-0.9(超前)；
16、電壓調制：不大于3.5V(有效值且在115V時測量)；
17、過載能力： 105%≤I≤125％ 5S保護；I＞125％ 立即保護；
18、適應負載：可適應完全不平衡負載；
19、操作顯示：LCD顯示三相電壓、電流、頻率，操作面板按鍵調節(啟動、停機、復位和調壓調頻)；
20、保護功能：輸出短路、過載、內部過熱。
